Usinage à partir de données mathématiques

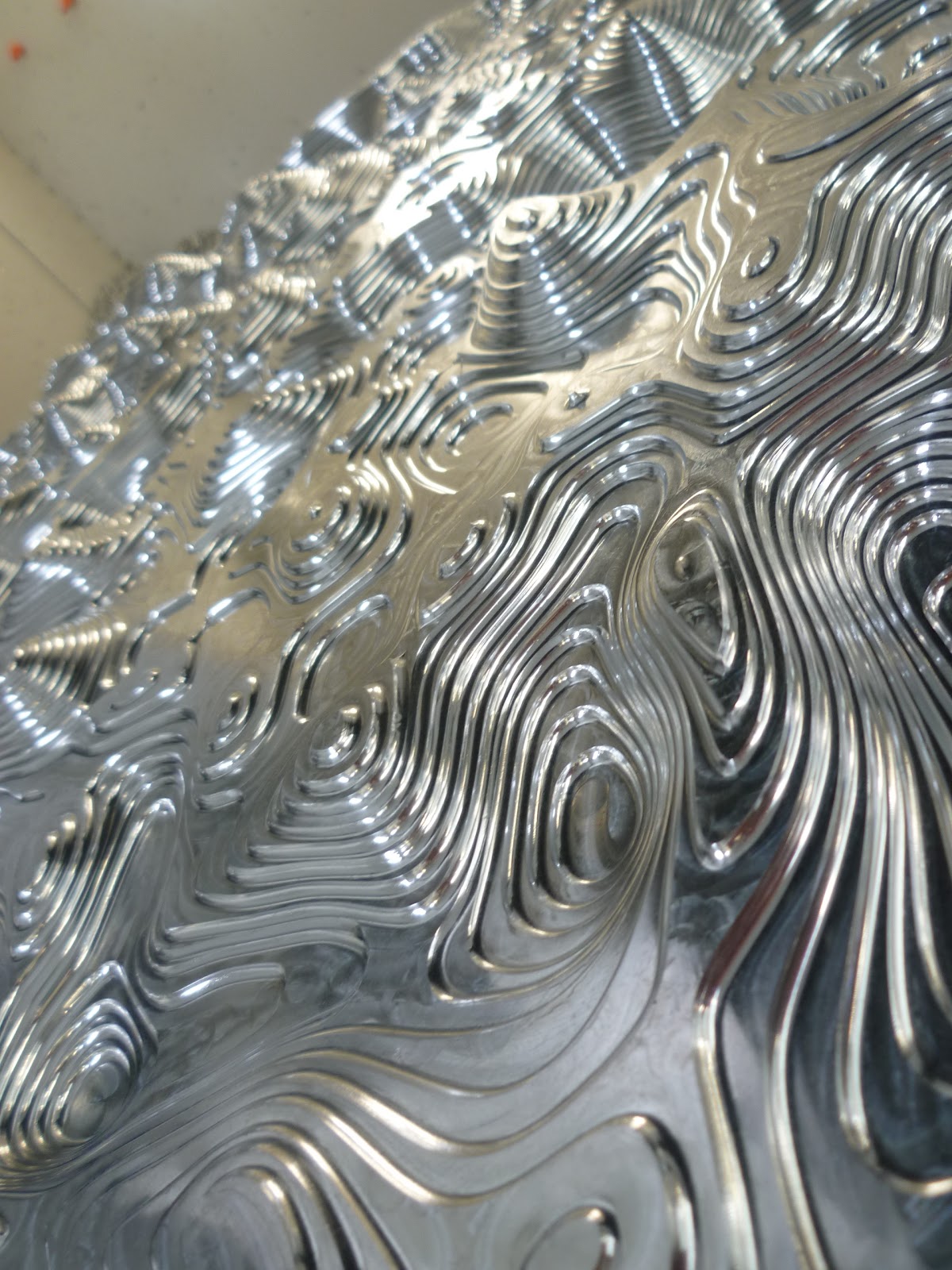

Réalisation de 3 surfaces gauches usinées à partir de nuage de points mathématiques représentant une surfaces aléatoires avec différentes amplitudes et différentes fréquences. Ces plaques sont réalisées dans un brut d’aluminium 5083 de 800 mm de diamètre et 60 mm d’épaisseur.  La réalisation de ces surfaces ce décomposent en 3 phases : l’ébauche avec une fraise torique Ø20 (1 h 15 d’usinage), la reprise d’ébauche avec une fraise torique Ø12 (1 h) et enfin la finition avec une fraise hémisphérique Ø16 (1 h 45). La principale difficulté se porte sur le traitement CAO et FAO des surfaces (le temps de calcul étant très important).
