Usinage 5 axes

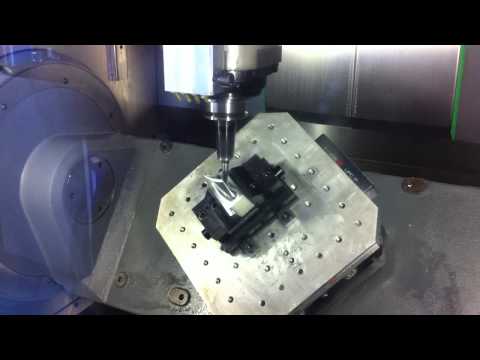

Cette pale a été réalisée sur une machine 5 axes (HERMLE C30U), dans un bloc d’alliage d'aluminium. Les trajectoires d'usinage ont été générées au moyen du logiciel de CFAO TopSolid/TopCam. Tout d’abord, une ébauche en 5 axes positionnée a été réalisée avec une fraise torique Ø12.  Ensuite, on procède à la finition de la pale (vidéo), cette fois-ci  en 5 axes continus, avec une fraise hémisphérique Ø10. Les outils utilisés sont des fraises monobloc en carbure de tungstène fabriquées par les Etablissements E-LECLERC. Les conditions de coupe sont de l’ordre de Vc = 900 m/min et Fz = 0.1 mm/dt.
